美国FCC 802.11ac无线产品的测试方法

YL2468

    在该KDB文件中，针对802.11ac产品的测试项目事实上和15.247或15.407的测试要求一样。该KDB文件主要说明了802.11ac产品在5-6 GHz的频率分布和5725 MHz以上的频率属于DTS或UNII，并且增加了针对频宽在40 MHz以上产品的测试方法的說明。　　
    根据该KDB文件，针对802.11ac产品的测试方法和要求如下：
　　1. 如果有产品可以在5-6 GHz內的两个频段以上同时发射，必须要PBA。KDB文件中描述了PBA的详细要求。
　　2. 操作频率在5725 MHz以上，如果此产品的EBW横跨了5725 MHz，那么此信号必须符合15.407;操作频率在5725 MHz以上，如果此产品的EBW横跨了5825 MHz，那么此信号须符合15.247;FCC不允许以上两种信号在同一产品上同时传输;除了上述两种信号，制造商或测试实验室可以自由选择5725 MHz以上的信号适用于15.247或15.407。
　　3. 如果传输信号是两个非相邻的信号，要知道此传输信号的EBW，有以下两种情况：

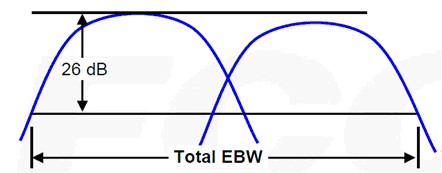

　　(1) 如果这两个非相邻信号重叠在一起，那么26 dB的EBW就是两个非相邻信号最外面频率点之差.

　　


登录/注册后可看大图

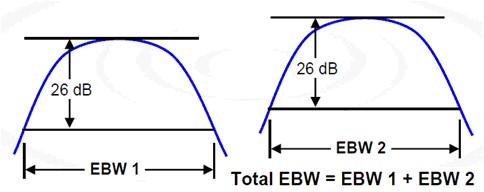

　　(2) 如果这两个非相邻信号没有重叠在一起，那么26 dB的EBW是两个非相邻信号各个26dB EBW之和。


登录/注册后可看大图

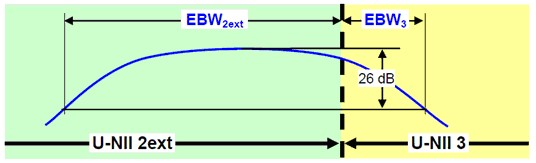

　　(3) 如果有一个信号跨越两个UNII的频带，这时必须以被跨越的频率做分隔，来判断在不同UNII频段的26dB EBW。


登录/注册后可看大图

　　4. 针对频段外的发射和杂散信号，该KDB文件规定了5150-5250 MHz和5250-5350 MHz的传输新限值。当产品的主波为5150-5250 MHz或是5250-5350 MHz（并且限制在住宅內使用）时，这时小于5150 MHz的频段边缘信号的峰值 EIRP为-27 dBm/MHz。

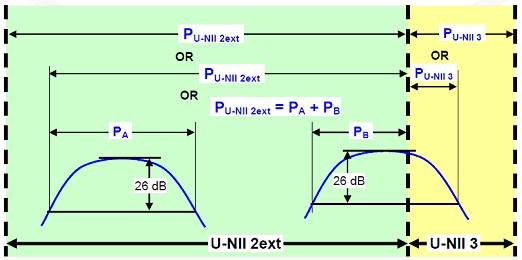

　　5. 针对两个相邻信号功率的测量有三种方式，如下图所示。第一种是测量整个UNII的频带，第二种是从两个非相邻信号的最低和最高频点做测量，第三种是分别测量这两个非相邻信号之后再相加；如果有一信号横跨了两个UNII的频段，就必须将此信号分开测量，以被横跨的那个频点为边界。


登录/注册后可看大图
